HEL-4874

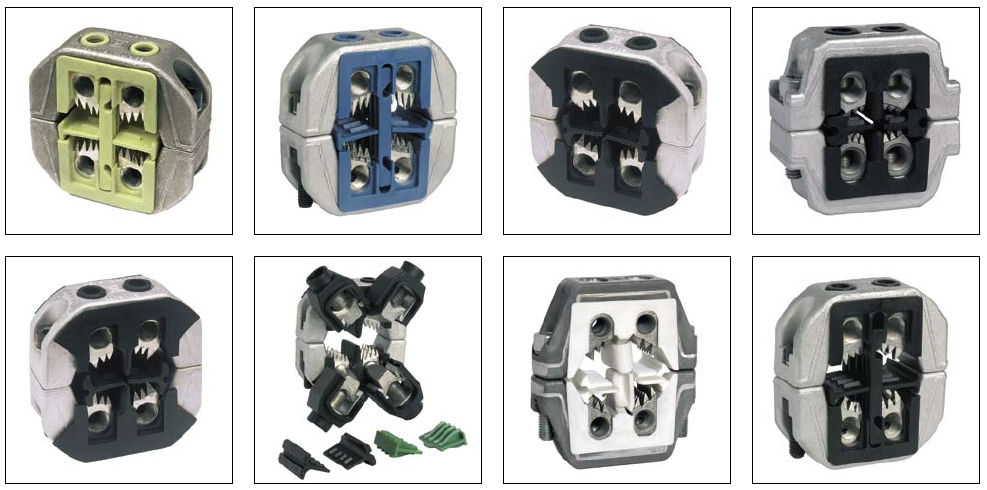

Propichovací svorka - kruhová odbočná, pro 4-žilové kabely, 35-70/6-50mm2

Popis

Vlastnosti
Kruhové odbočné propichovací svorky jsou navrženy pro jednoduchou a spolehlivou montáž při zachování maximální bezpečnosti práce při montáži na kabelových vedeních pod napětím. Svorky je možné použít na hliníkových nebo měděných, lanovaných nebo plných jádrech kabelů s PVC nebo XLPE izolací. Kompaktní konstrukce umožňuje montáž v zalévaných odbočných spojkách malých rozměrů a v teplem smrštitelných odbočných spojkách Raychem známých jako Rayligator.

- Pro 4- i 3,5-žilové kabely.
- Kontaktní segmenty s omezením hloubky průniku.
- Drážkované dutiny pro odbočku.
- Není vyžadován momentový klíč. Parametry překračují požadavky normy VDE 0220.

Materiál:
- Tělo: vysokopevnostní hliníková slitina
- Kontaktní segmenty: elektrolyticky pocínovaná mosaz
- Izolační díly: plast zesílený skelnými vlákny
- Šrouby: vysokopevnostní ocel 12.9

Provedení jader:
srn: Sektorový lanovaný
se: Sektorový plný
rm: Kruhový lanovaný
re: Kruhový plný

Montáž
Po odstranění pláště kabelu jsou žíly odděleny izolačními klíny. Na žíly kabelu se přiloží obě poloviny spojovače a lehce se stáhnou spojovacími šrouby. Do otvorů pro odbočení se vloží odizolovaná jádra od bočného kabelu a připojí utažením šroubů. Obě části spojovače se stáhnou dohromady utahováním dvou spojovacích šroubů, přičemž kontaktní segmenty propíchnou hlavní izolaci jader kabelu. Vnější kovové části spojovače jsou při montáži izolované od potenciálu vodičů.
